四编组调音台电路板抄板及双面SMT贴片加工

时间:12-10-24 点击:

我司专业从事电路板抄板、芯片解密、SMT加工及软硬件开发等业务,拥有大型SMT加工设备厂(OEM/ODM工厂),主要提供线路板的表面贴装(SMT加工)、贴片加工、自动插件(AIM)、PCBA组装(DIP)及各类电子产品的OEM定制、ODM、EMS合同制造服务,具备较强的配套加工生产能力。我司特面向国内外客户提供四编组调音台电路板抄板及双面SMT贴片加工服务,该四编组调音台电路板采用双面SMT贴片技术,性能稳定,可广泛用于多媒体礼堂、会议室、酒店、夜总会、公共广播、录音室等场所。

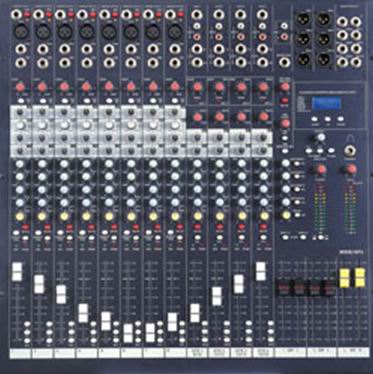

四编组调音台

  【功能特点】
  ●高品质、低噪音的平衡式话筒输入
  ●单声道及主输出配有的信号插入点,方便外接信号处理器
  ●每路麦克风输入都配备优质+48V幻像电源
  ●每路声道配有与接输出接接口,送给多轨录音机(推子前)或效果设备(推子后)
  ●中频扫频的三段均衡,英国风格
  ●四组AUX辅助输出,可以选择为推子前(返送)或推子后(外接处理器)
  ●四组立体声输入和四组立体声插件
  ●内置专业DSP数字效果器
  ●电路板采用双面SMT贴片技术,使性能稳定可靠
  ●高精度三色精确电平柱,准确显示输出电平
  ●100MM行程高分析度推子
  ●外接电源,使用方便灵活
  【技术参数】
  最大输出电平:21dBm (1 KHz, THD=0.5%)
  信噪比:-81dB
  增益控制:
  单声道:-51dB~0dB
  立体声:-26dB~0dB
  剩余噪声:<-83dBu
  总输出谐波失真:<-0.005%
  通道串音衰减度: <-79dBu
  头戴耳机输出功率:260mW(1KHz,THD=0.5%,200Ω)
  频率响应:(20Hz-20KHz)+1dB /-3dB
  输入和输出阻抗:
  话筒输入:2.4KΩ
  单声输入:11 KΩ
  立体声输入:100 KΩ
  输出阻抗:≤75Ω
消耗功率:60W
  “以一流的品质和PCB抄板技术为客户创造价值”既是本公司的品质政策,也是我司对广大客户的忠实承诺。我们将秉承对电子高科技的不懈追随,以质量为本、开拓创新、不断进取,把握与您的每一次合作,寻求共同发展契机,集合您的优势溶入我们的真诚,共同跻身PCB行业前沿。
